Wissenswertes: Darstellung der Moden von Hohlraumresonatoren


Dies ist eine umfangreiche Darstellung der Schwingungsmoden einer Cavity und dient einem besseren Verständnis .
Sie kann dazu verwendet werden, Resonanzen in metallischen Körpern (Gehäuse) besser zu verstehen.
Die Abmessung des simulierten Hohlraum Resonators: d=66mm, h=28mm
Liegt ein starkes Feld in Richtung der Betrachtungsebene vor, dann werden die Richtungsvektoren durch farbige Punkte ersetzt, um die Intensität der Felder in die Ebene hinein zu visualisieren.
Das LC Simulationsmodell zum Download
Die Visualisierung erfolgt unter python mittels der Matplotlib

Simulation der Cavity in LC (Cray FDTD Simulator)

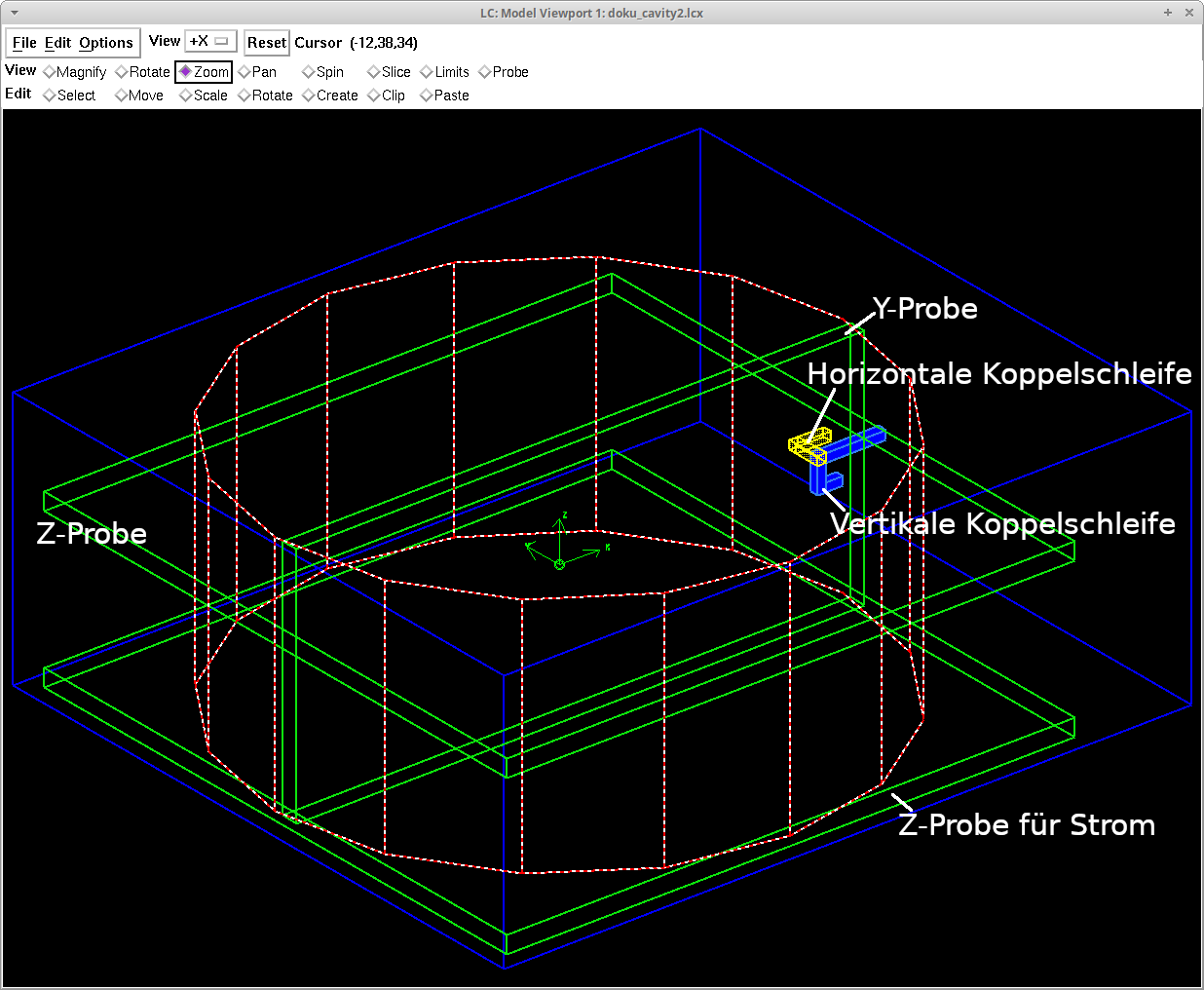

Darstellung der Cavity in 3D

Erregbare Cavity Moden

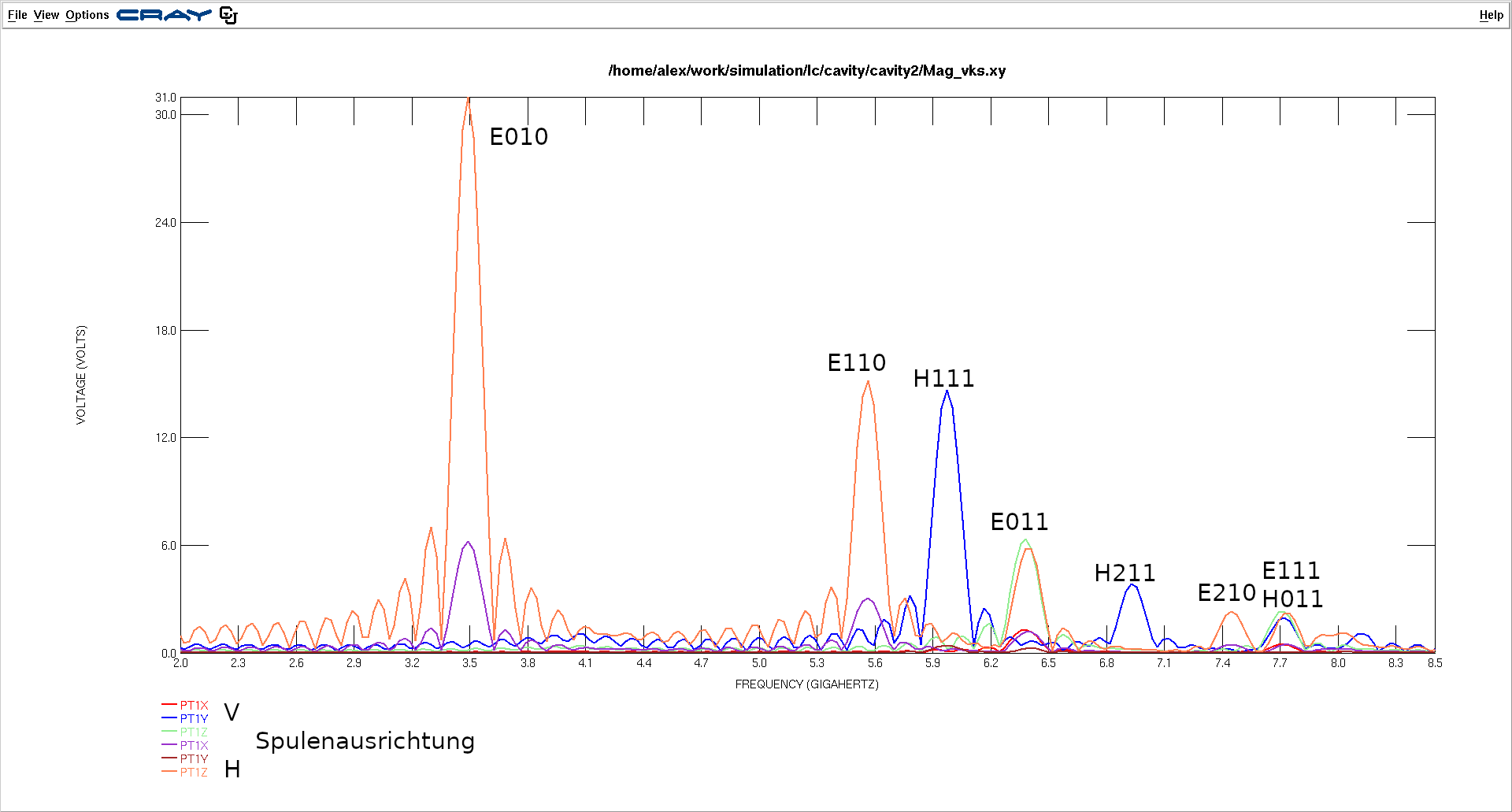

Erregbare Moden

E010 Welle, vertikale Erregung bei 3.53 GHz

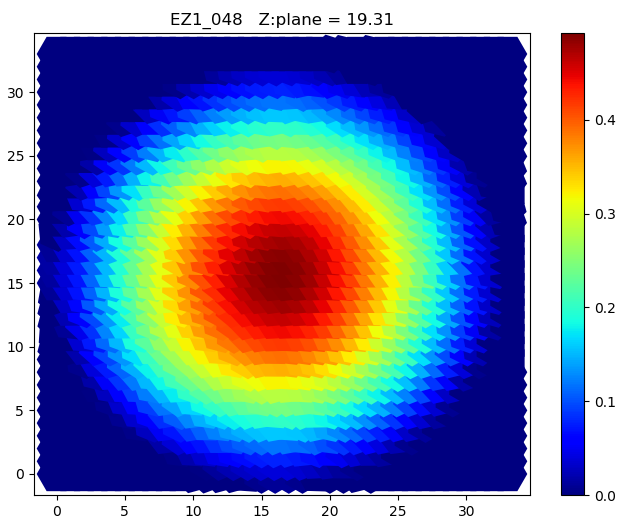

E-Feld, Z-Ebene

E-Feld, Z-Ebene

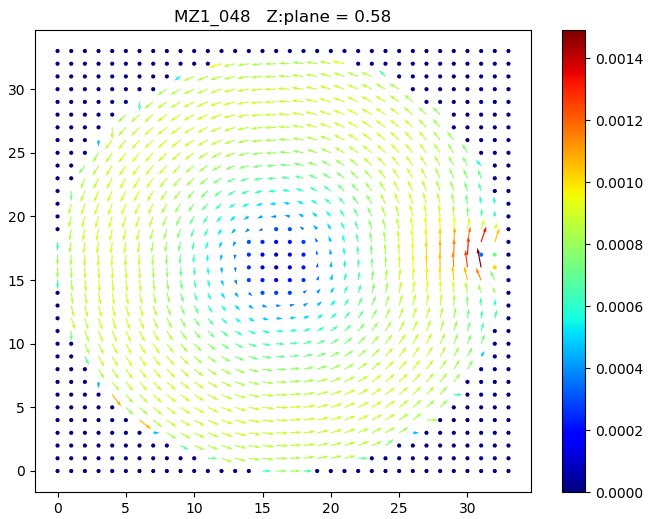

H-Feld, Z-Ebene

H-Feld, Z-Ebene

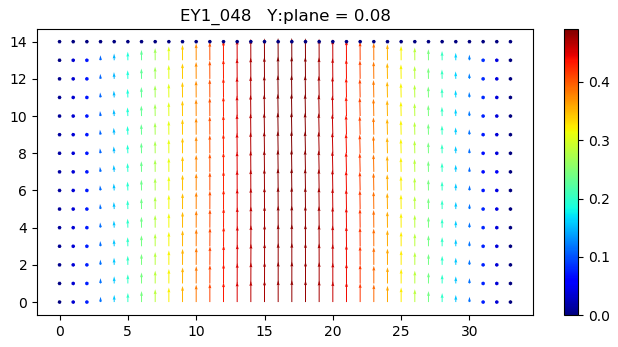

E-Feld, Y-Ebene

E-Feld, Y-Ebene

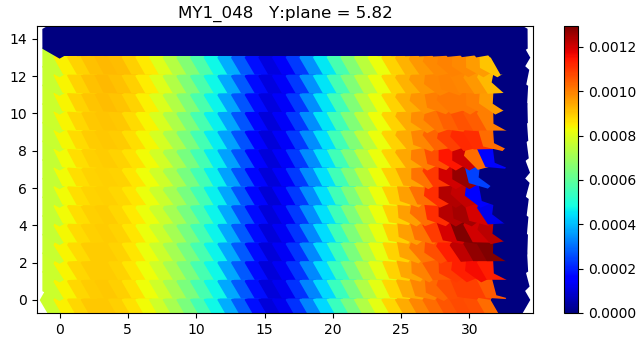

H-Feld, Y-Ebene

H-Feld, Y-Ebene

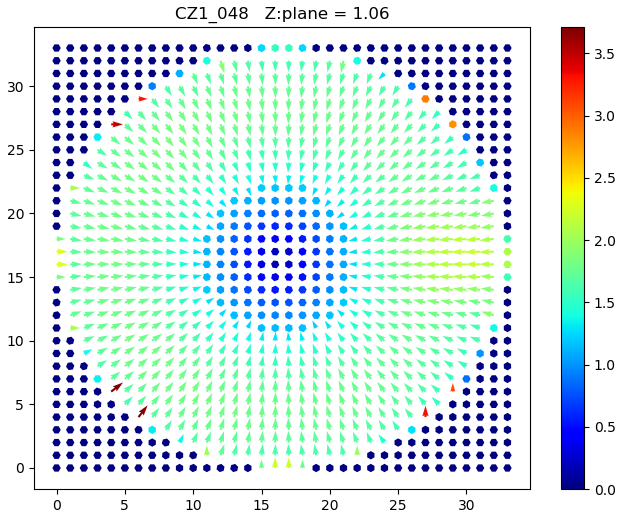

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

E011 Welle, vertikale Erregung bei 6.43 GHz

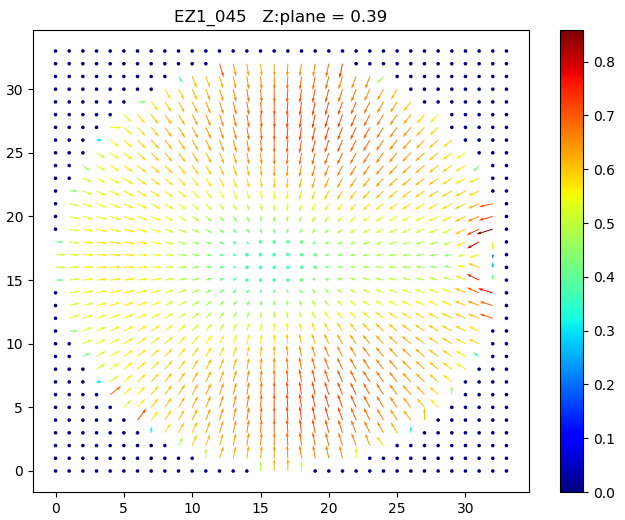

E-Feld, Z-Ebene

E-Feld, Z-Ebene

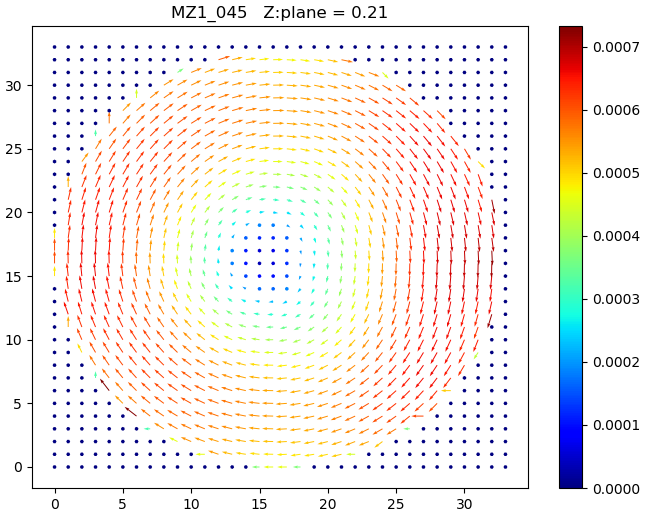

H-Feld, Z-Ebene

H-Feld, Z-Ebene

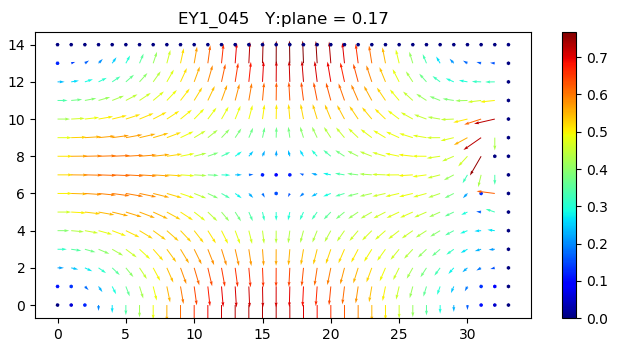

E-Feld, Y-Ebene

E-Feld, Y-Ebene

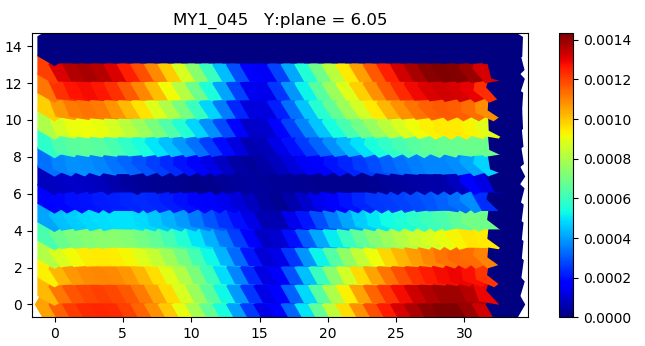

H-Feld, Y-Ebene

H-Feld, Y-Ebene

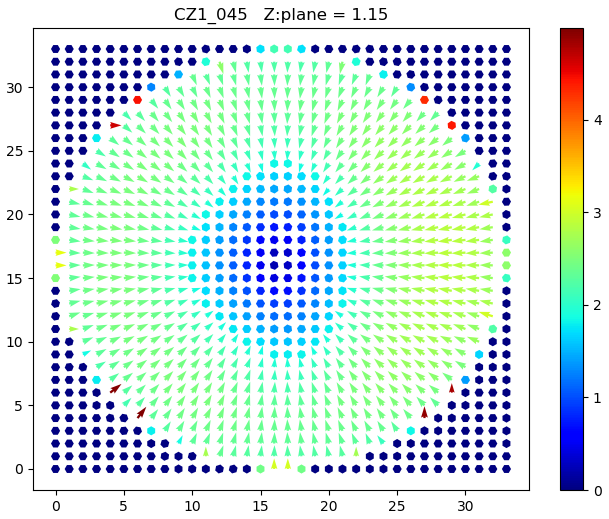

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

E110 Welle, vertikale Erregung bei 5.6 GHz

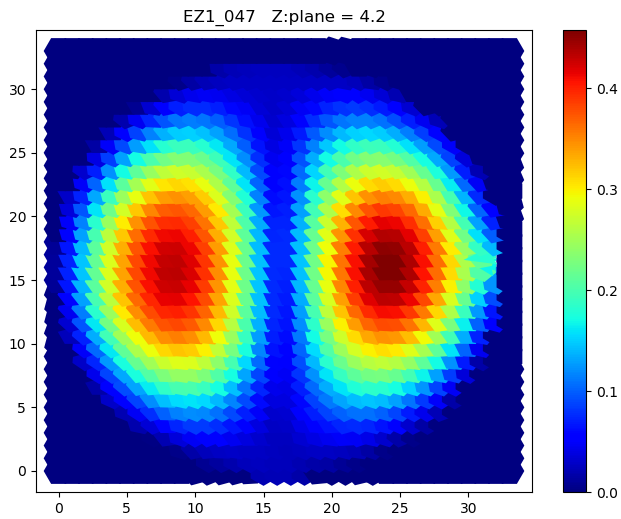

E-Feld, Z-Ebene

E-Feld, Z-Ebene

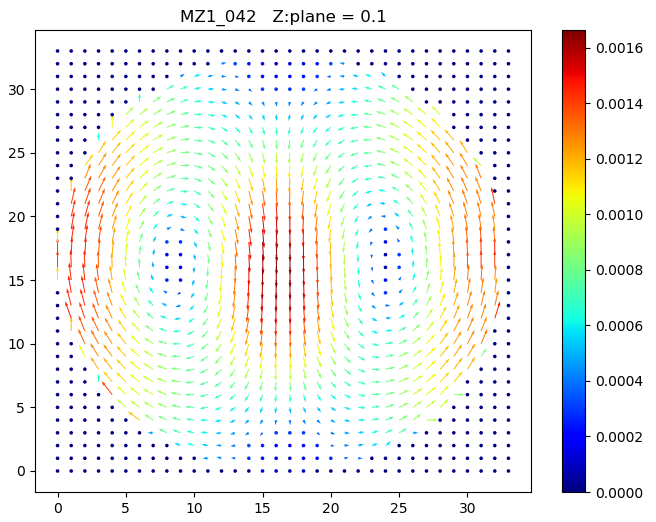

H-Feld, Z-Ebene

H-Feld, Z-Ebene

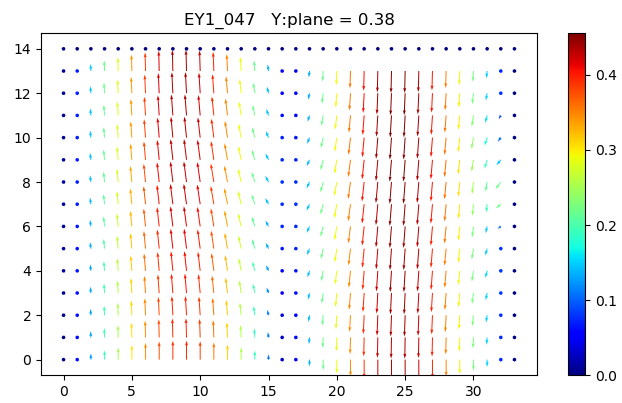

E-Feld, Y-Ebene

E-Feld, Y-Ebene

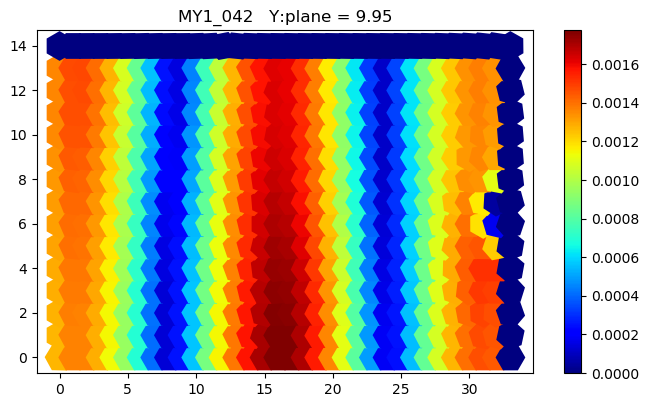

H-Feld, Y-Ebene

H-Feld, Y-Ebene

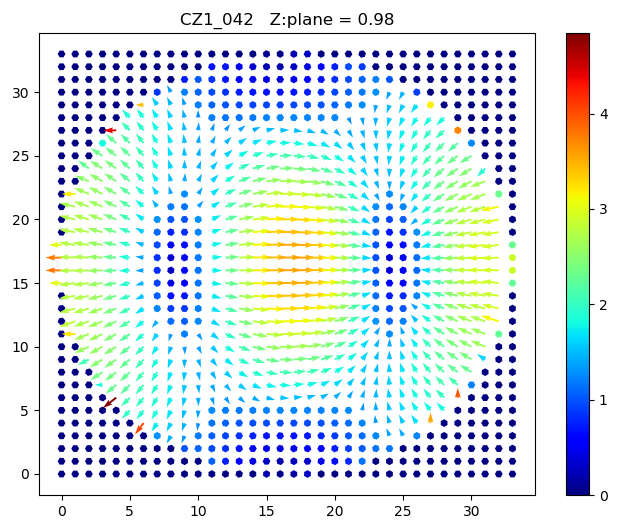

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

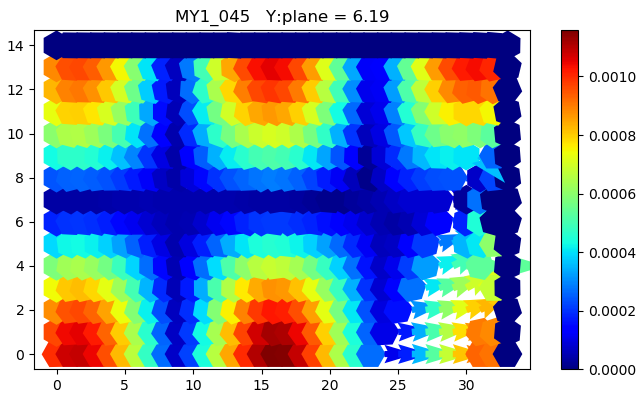

E111 Welle, vertikale Erregung bei 7.77 GHz

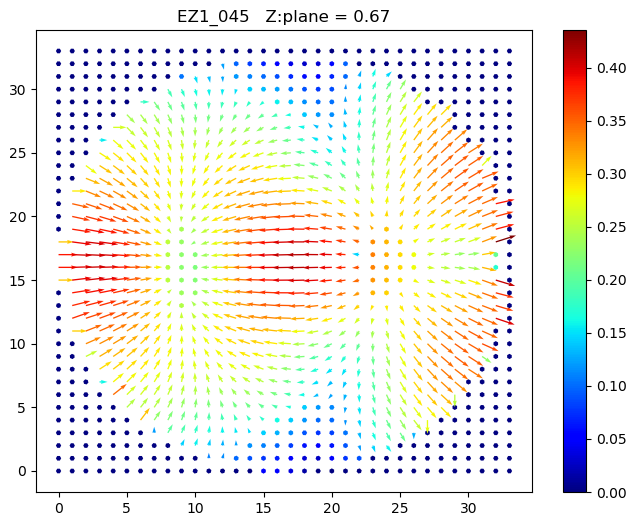

E-Feld, Z-Ebene

E-Feld, Z-Ebene

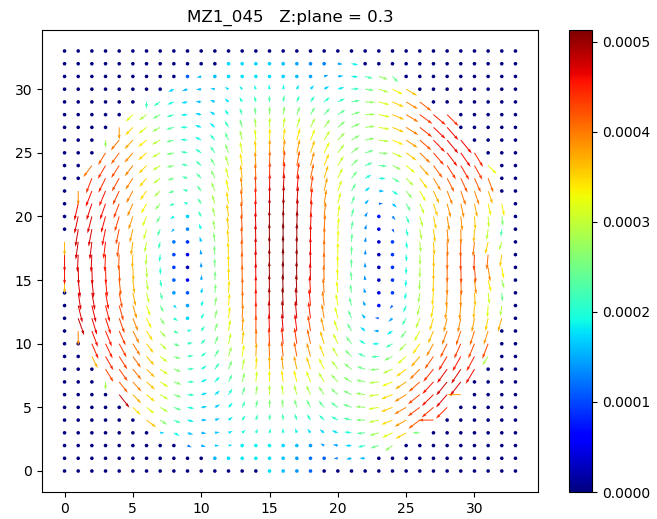

H-Feld, Z-Ebene

H-Feld, Z-Ebene

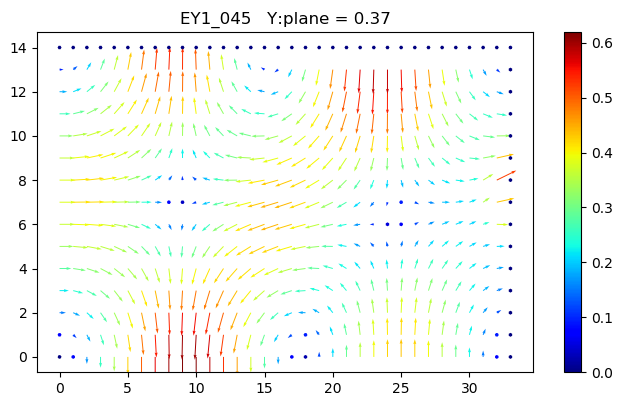

E-Feld, Y-Ebene

E-Feld, Y-Ebene

H-Feld, Y-Ebene

H-Feld, Y-Ebene

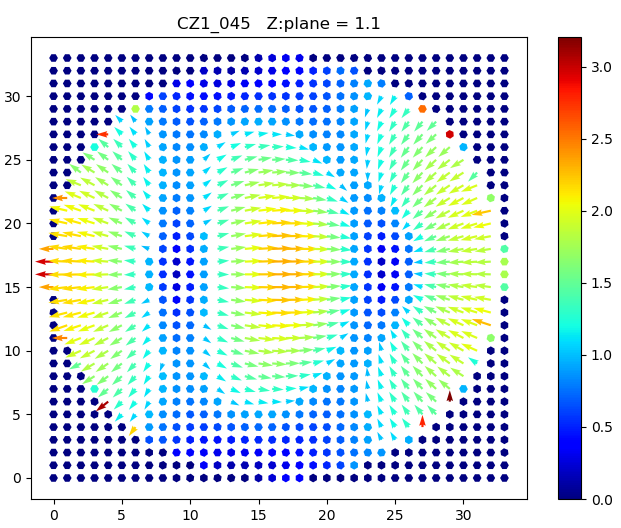

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

E210 Welle, vertikale Erregung bei 7.47 GHz

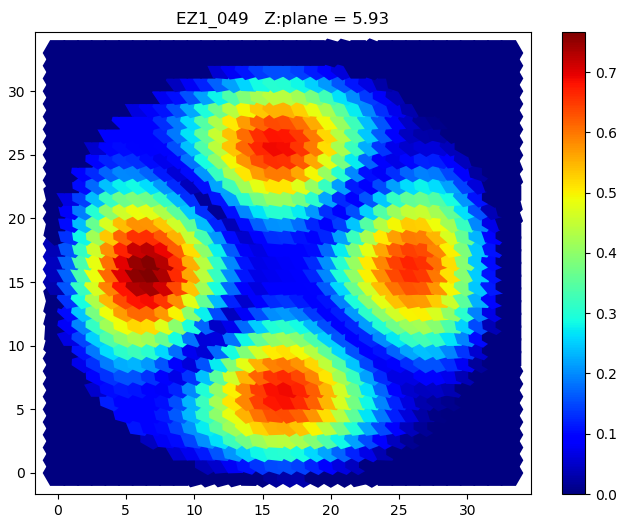

E-Feld, Z-Ebene

E-Feld, Z-Ebene

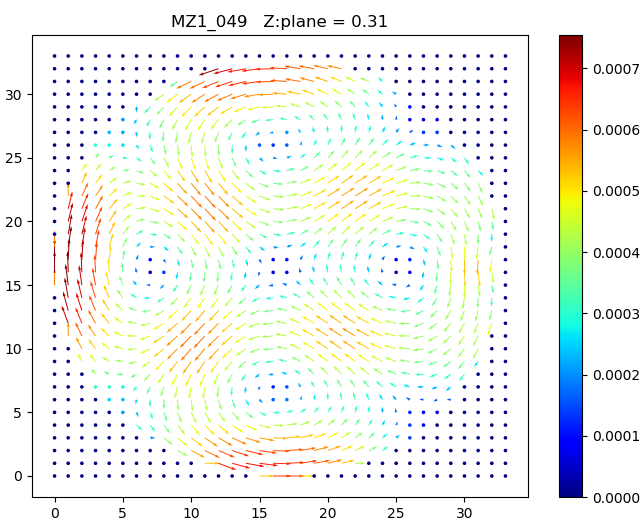

H-Feld, Z-Ebene

H-Feld, Z-Ebene

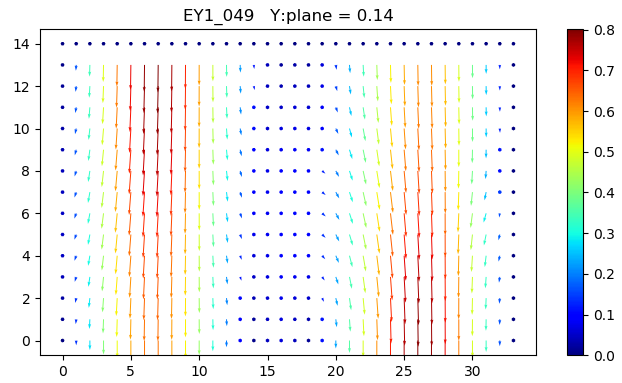

E-Feld, Y-Ebene

E-Feld, Y-Ebene

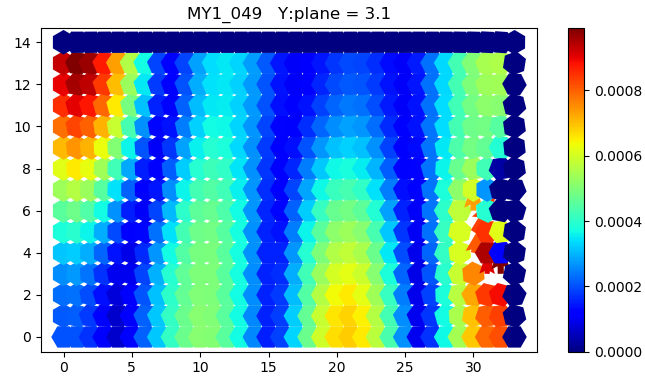

H-Feld, Y-Ebene

H-Feld, Y-Ebene

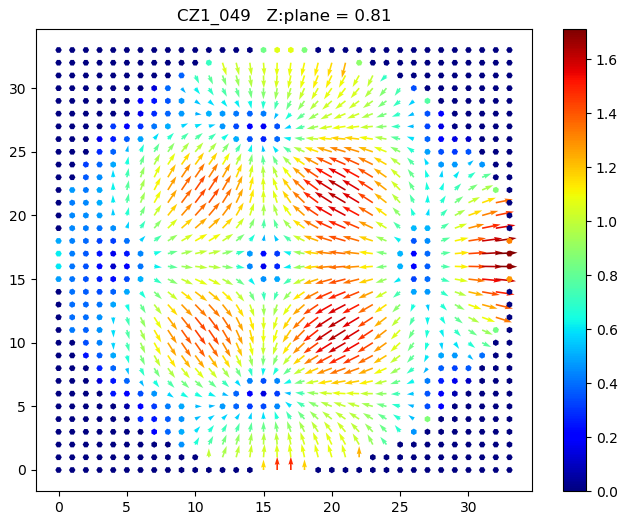

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

H011 Welle, horizontale Erregung bei 7.77 GHz

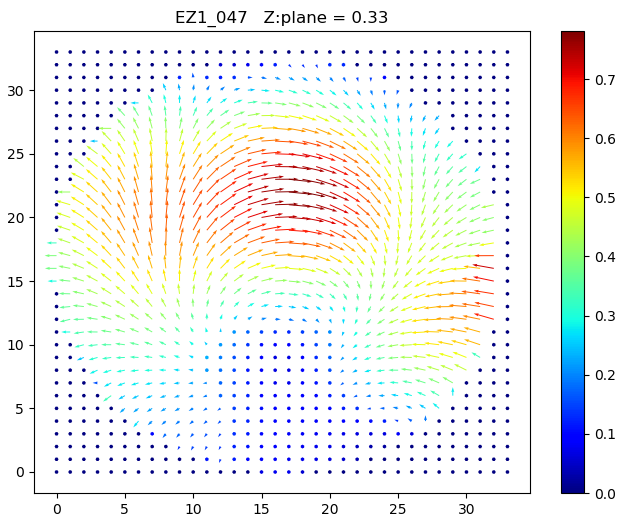

E-Feld, Z-Ebene

E-Feld, Z-Ebene

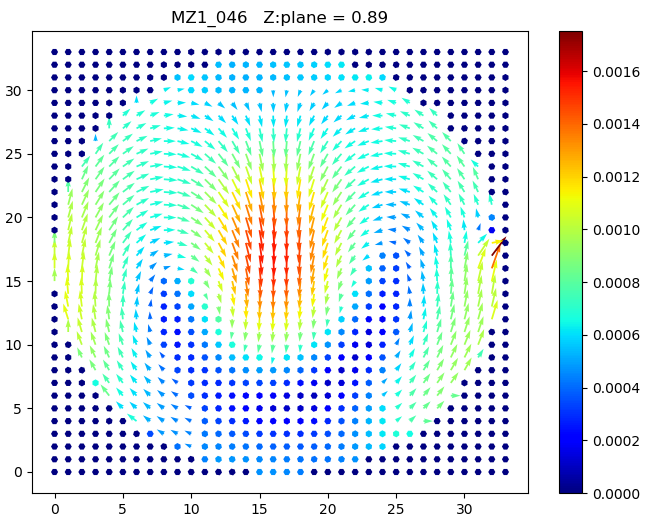

H-Feld, Z-Ebene

H-Feld, Z-Ebene

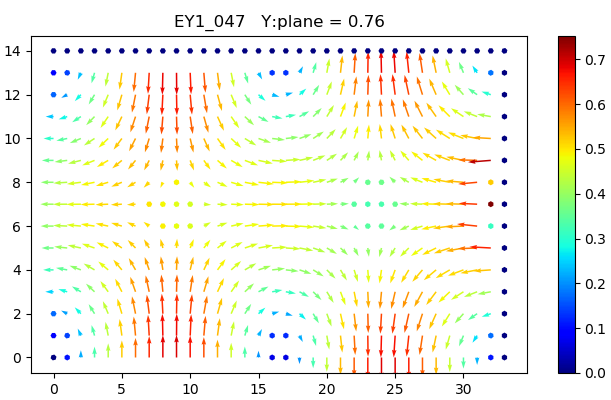

E-Feld, Y-Ebene

E-Feld, Y-Ebene

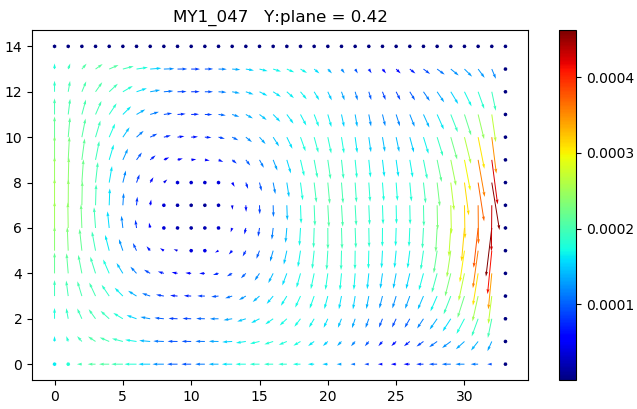

H-Feld, Y-Ebene

H-Feld, Y-Ebene

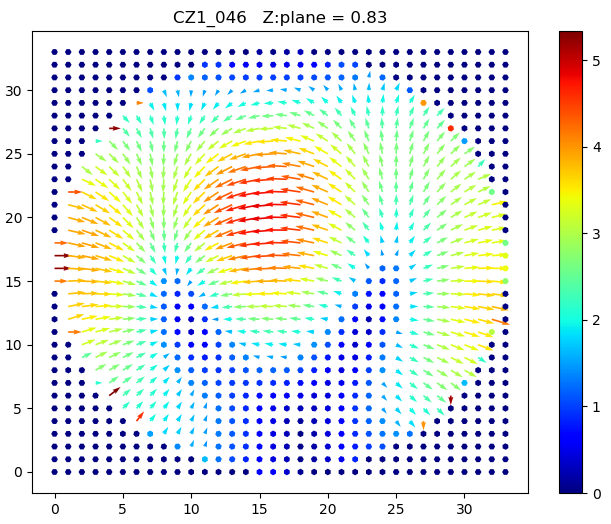

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

H111 Welle, horizontale Erregung bei 6.05 GHz

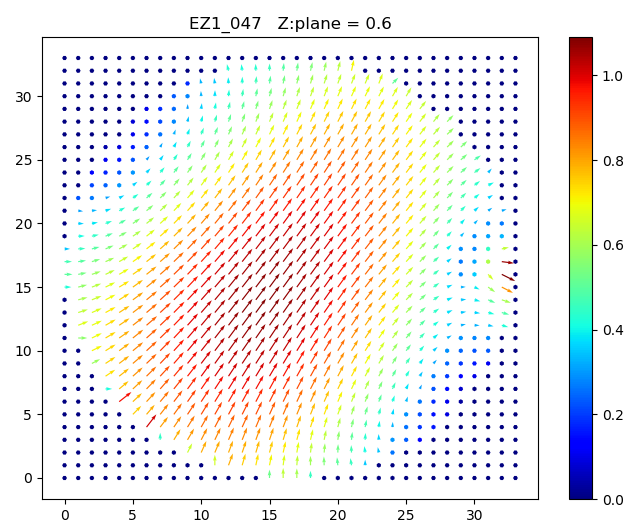

E-Feld, Z-Ebene

E-Feld, Z-Ebene

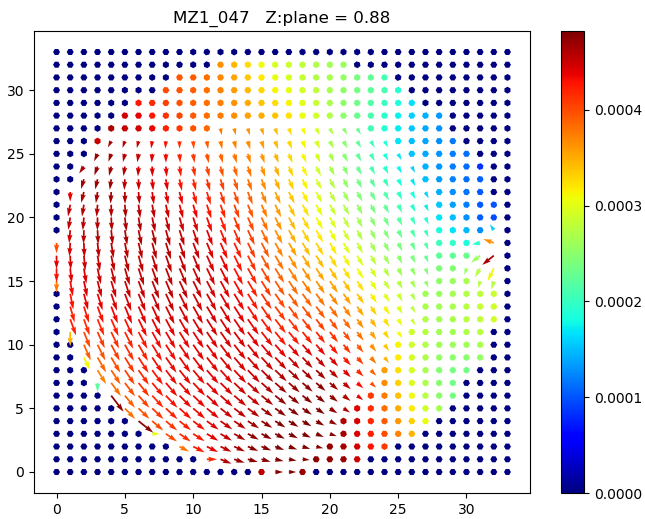

H-Feld, Z-Ebene

H-Feld, Z-Ebene

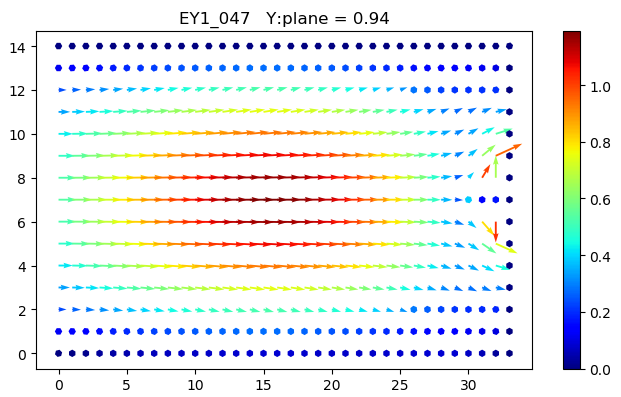

E-Feld, Y-Ebene

E-Feld, Y-Ebene

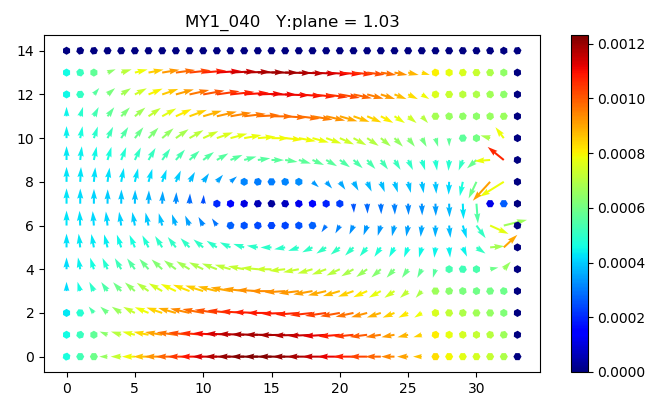

H-Feld, Y-Ebene

H-Feld, Y-Ebene

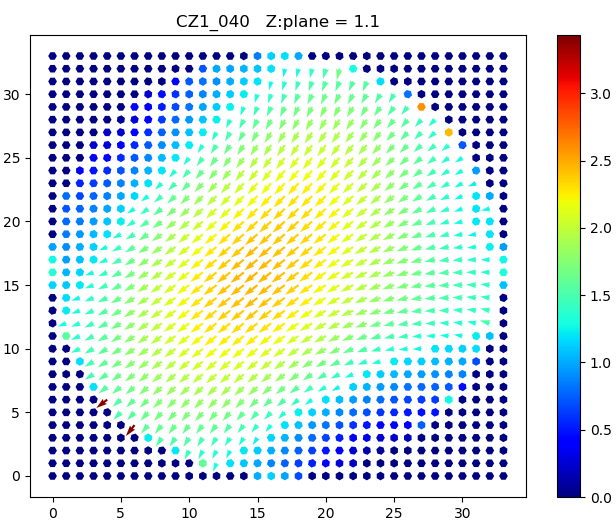

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene

H211 Welle, horizontale Erregung bei 6.94 GHz

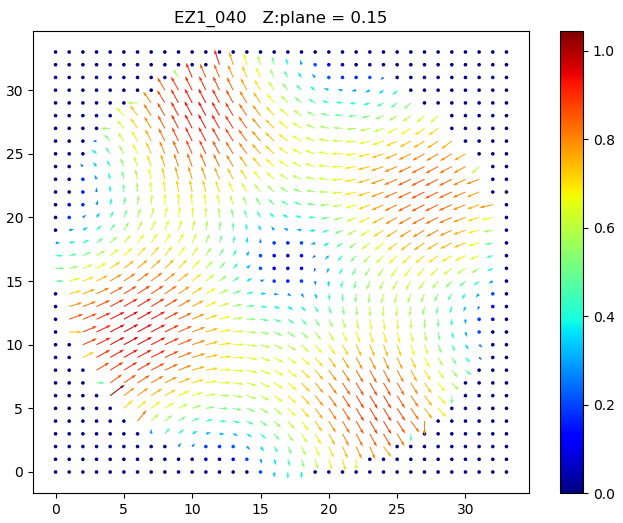

E-Feld, Z-Ebene

E-Feld, Z-Ebene

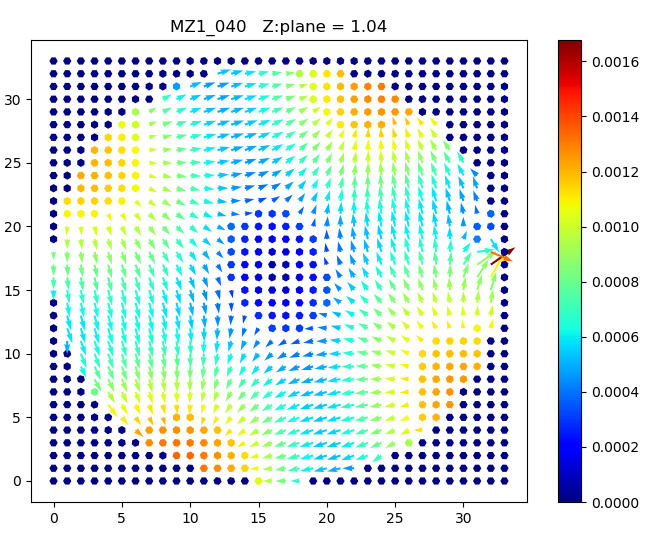

H-Feld, Z-Ebene

H-Feld, Z-Ebene

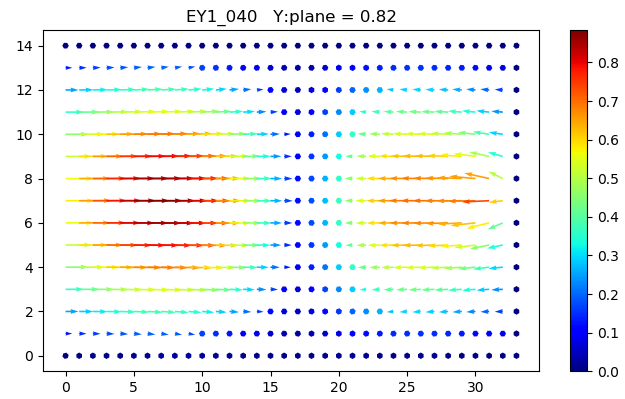

E-Feld, Y-Ebene

E-Feld, Y-Ebene

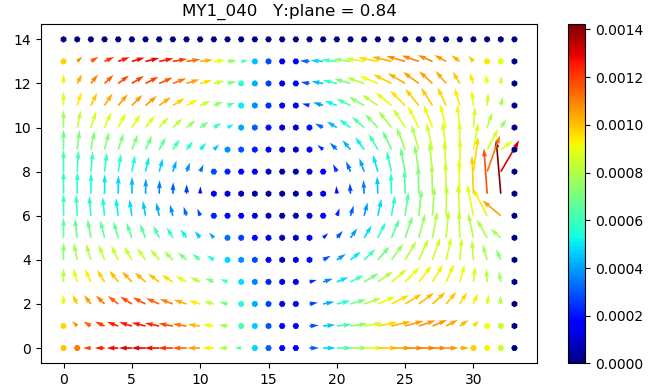

H-Feld, Y-Ebene

H-Feld, Y-Ebene

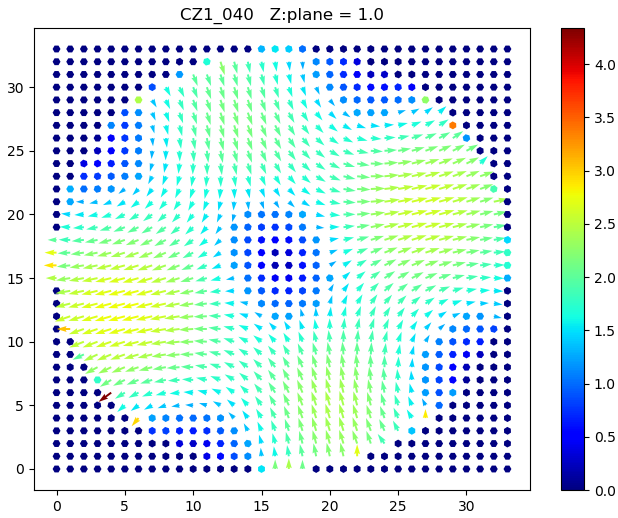

Plattenstrom, Z-Ebene

Plattenstrom, Z-Ebene
